Приспособление для намотки плоского шланга

Предназначение

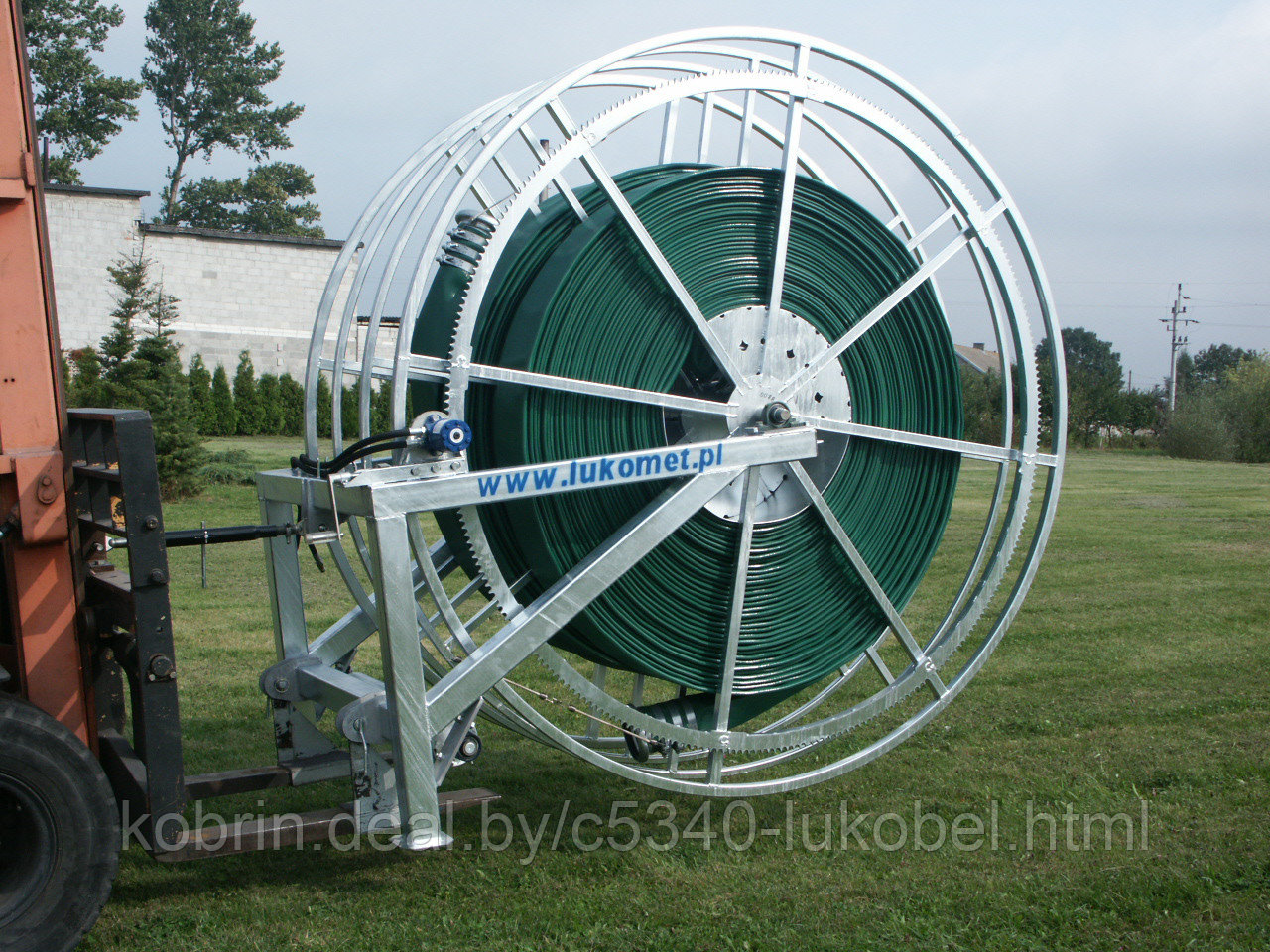

Приспособление для намотки плоского шланга предназначено для перемещения систем передачи воды, смонтированных из тяжёлых плоских шлангов диаметром 150мм и длиной отдельных отрезков 130м. Приспособление работает  с тракторами класса минимум МТЗ 82,оснащённых передними противовесами и имеющими два наружных соединения с гидросистемой, с рабочим давлением16 МРа. На барабан можно намотать 3 отрезка шланга, перевезти на значительное расстояние и размотать на новом месте.

Устройство и принцип действия

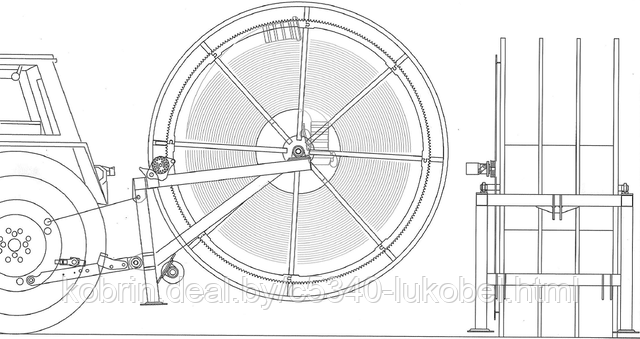

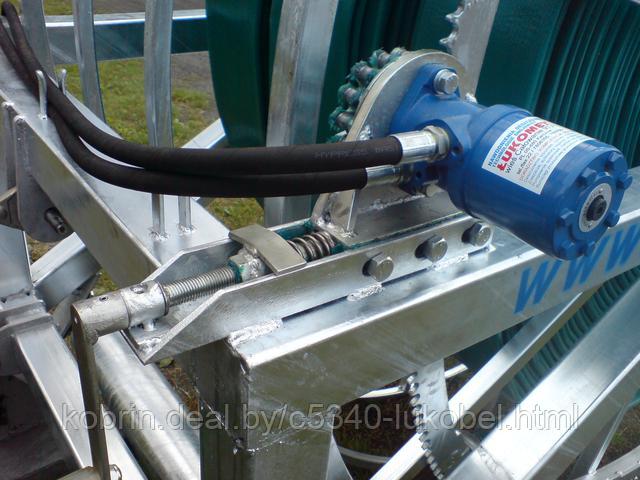

На стальной раме, сваренной из закрытого профиля, смонтирован на подшипниках барабан, который приводится во вращательное движение гидромотором от гидросистемы трактора, через зубчатое колесо с наружным зубом. Вся конструкция горячо оцинкована. Внизу рамы вмонтирован вал на подшипниках, который предотвращает повреждение шланга при подъёме с земли перед укладкой на барабан.

Лежащий на поле шланг вкладываем одним из быстросоединений в барабан. Шланг должен наматываться из под трактора, движущегося по направлению ко второму соединению. После включения гидропривода вращения барабана и начала движения трактора вперёд, шланг начинает укладываться в свою ячейку барабана. Намотку шланга производим на минимально необходимом подъёме навески трактора. В таком положении можем перевозить 3 отрезка шланга, уложенного на барабан даже на большие расстояния.

На новом месте разблокируем привод барабана с помощью рукоятки и производим размотку шланга, двигаясь вперёд. С одного барабана  можно смонтировать 390м трассы в 3-х отрезках. После сезона полива шланги можно хранить на барабане.

Технические характеристики

Длина мм 2800

Ширина максимальная 1540

Высота 2600

Масса без шланга 510
