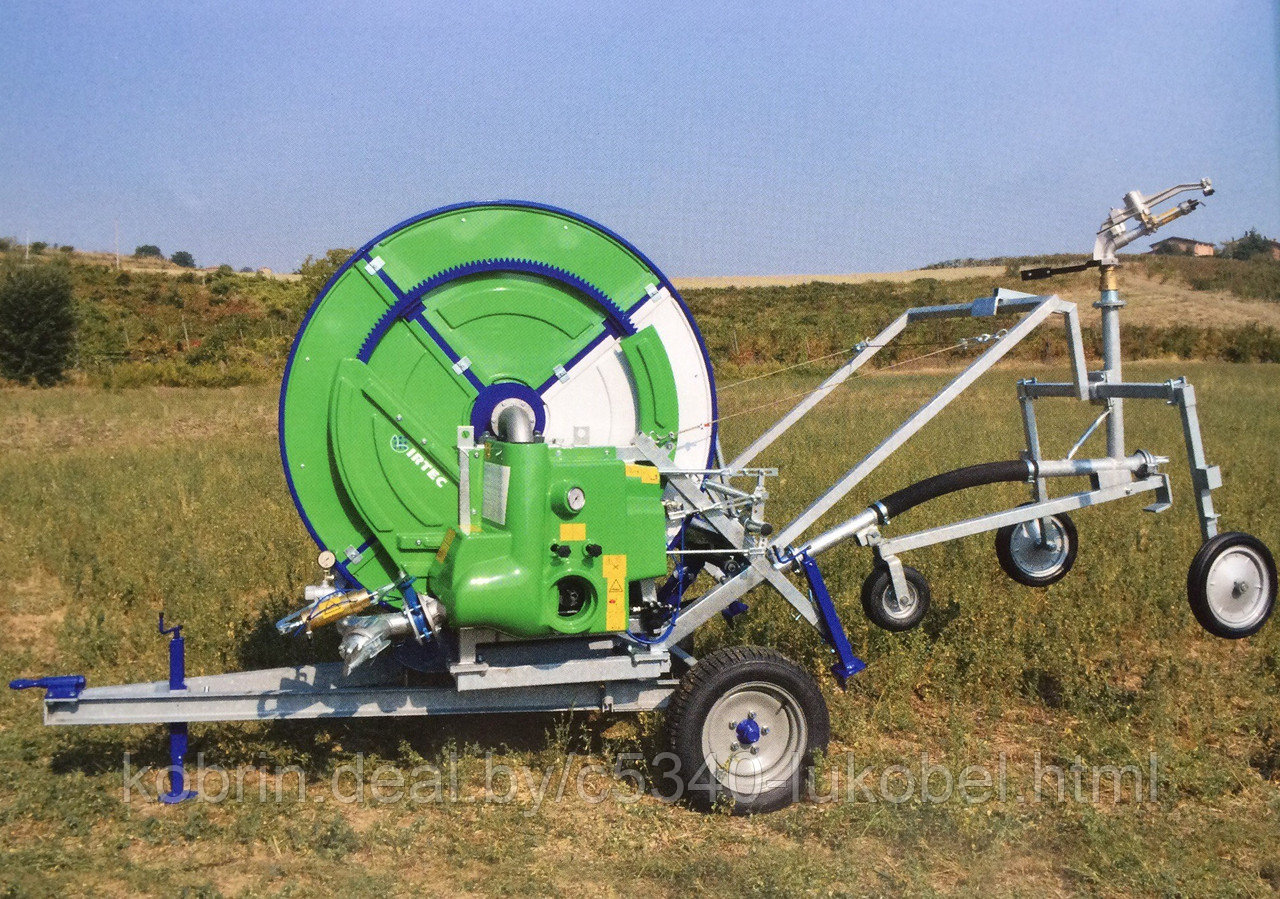

Дождевальная машина IRTEC структура A1

Дождевальная машина барабанного типа IRTEC структура A1 G222

Предназначение

Катушечные дождевальные установки IRTEC в структуре A1 предназначены для орошения сельскохозяйственных культур, садовых, лесных питомников, зелёных насаждений и многого другого.



Устройство и принцип действия

На одноосном двухколёсном оцинкованном шасси посажена поворотная башня с катушкой и полиэтиленовый шланг определённого диаметра и длины, зависящих от модели дождевальной установки. Привод катушки из современной водяной турбины полного течения с внутренним байпасом.  Привод передаётся через трёхходовой редуктор с тормозом  и выходом на ВОМ, непосредственно на зубчатый венец катушки.

Стандартное оснащение дождевальной установки:

-винтовой укладчик шланга

-механическая система стабилизации скорости наматывания

-тахометр, эластичный присоединительный шланг

-подъём тележки дождевателя  и крепление опор механический

-подъём дышла механический

-трёхколёсная тележка дождевателя с регулировкой колёсных колей

-секторный дождеватель SIME с 3-мя сменными  соплами

-механизм автоматического отключения привода катушки после окончания работы и предохранение от неправильного наматывания шланга ПЭ

-дождевальная установка оснащена защитами согласно требований безопасности

- шасси, башня и тележка дождевателя горячо оцинкованы, катушка  и аксессуары покрыты эпоксидным грунтом и покрашены полиуретановой краской высокой прочности.

  Эксплуатационные параметры

модель диаметр / длина шланга	сопло [мм]	давление впуска [бар]	Производитель-ность [м3/ч]	орошаемая полоса [м]	Габариты без коляски [см]	Масса без воды с коляской [кг]	Рекомендуемая для площади до [га]
63G/A1 200	14 - 16 - 18	3,8 – 6,0 – 9,2	13,8 - 20,6 - 30,4	40 - 50 - 58	311/184/229	950	14
63G/A1 250	14 - 16 - 18	4,0 - 6,6 - 10,8	13,8 - 20,6 - 30,4	40 - 50 - 58		1000	14
63G/A1 300	14 - 16 - 18	4,4 - 7,1 - 11,6	13,8 - 20,6 - 30,4	40 - 50 - 58		1150	14
70G/A1 220	16 - 18 - 20	4,7 - 7,4 - 10,1	16,6 - 25,7 – 35,1	51 - 62 - 70		1110	16
70G/A1 270	16 - 18 - 20	4,9 - 7,9 - 11,0	16,6 - 25,7 – 35,1	51 - 62 - 70		1170	16
75G/A1 220	18 - 20 - 22	4,8 – 7,5 - 10,1	21,0 – 31,8 - 42,5	53 - 66 - 74		1120	21
75G/A1 250	16 - 18 - 20	4,5 – 7,0 - 9,3	16,6 – 25,7 - 35,2	51 - 62 - 70		1180	16
82 G/A1 160	20 - 22 - 24	4,4 – 6,0 - 8,7	25,9 - 36,2 - 50,6	56 - 66 - 80		1110	25

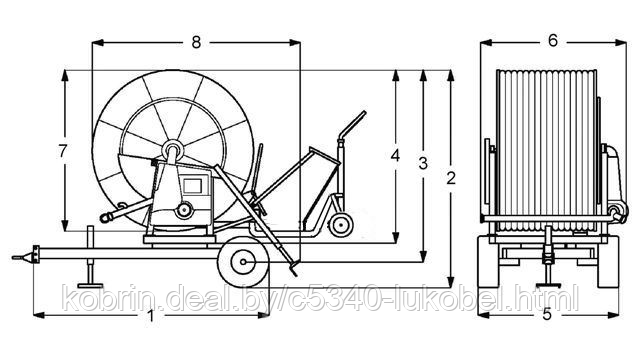

Размеры:

1. 311 cm

2. 234 cm

3. 201 cm

4. 185 cm

5. 169 cm

6. 184 cm

7. 169 cm

8. 216 cm
