Навесная тракторная установка MBN20

Назначение

Навесная тракторная насосная установки MBN20 предназначена  для перекачивания технологически чистой воды с примесями твёрдых частиц, не превышающими 20мм. Наиболее частое применение находит в системах заливного орошения, для перекачки воды в каналы для орошения, перекачки водоёмов, аварийного осушения подтопленных местностей и т.д.. Насосные установки такого типа, учитывая их рабочие параметры, наиболее подходят для перекачивания воды с большой производительностью и на небольшие расстояния. Предназначены для работы с тракторами мощностью  50- 80 л.с., с трёхточечной системой навески и усилием подъёма минимум  20 kN, а также ВОМ  540 об/мин.

Устройство

На стальной оцинкованной раме, приспособленной для трёхточечного крепления  на навеске трактора, смонтирован моноблок насоса с редуктором, подъёмник и лебёдка.Насос включает в себя быстро разборное соединение «папа» диаметром 250мм, к которому присоединяется водозаборный комплект. Заборное соединение имеет встроенное в центре насоса приспособление для удаления воздуха из системы, с краном и шлангом 5м, с инжектором, который монтируется на выхлопной трубе трактора и служащим для засасывания воды.С напорной стороны смонтирована задвижка DN200 и соединение «папа» HK194. Глицериновый вакуумметр показывает показания разряжения в процессе закачивания воды и давление при работе насоса. Водозаборный комплект диаметром  250 мм, состоящий из соединения «мама», эластичной трубы 2м, тонкостенной, с коленом, стальной оцинкованной трубы 4м, прикреплённого на конце сепарирующего загрязнения фильтра,  создаёт одно целое приспособление, подвешенное на стальном тросе к подъёмнику и лебёдке.

Принцип работы

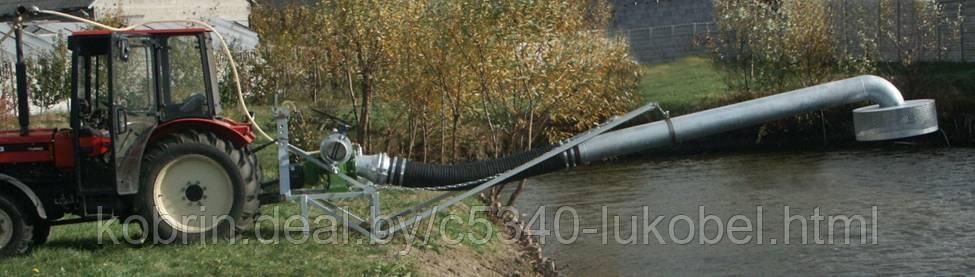

После монтажа насосной установки на навеску трактора и присоединению к ВОМ трактора, подвешиваем на крюк троса лебёдки водозаборный комплект, защёлкиваем быстро разборное соединение и поднимаем лебёдкой и навеской трактора. Задом подъезжаем к источнику воды, опускаем навеску, опускаем водозаборный комплект, лучше ставить на дно. Соединяем напорный трубопровод. Монтируем инжектор на выхлопной трубе, закачиваем воду в насос, медленно открываем задвижку, качаем воду, регулируя производительность и давление оборотами ВОМ трактора.

Технические характеристики

Размеры транспортные (складские)

Насосная часть                  мм     1200(1800) x 1200 x 1450(3100)

Водозаборный комплект  мм     7200 x 830

В рабочем состоянии        мм      8100 x 1200 x 1800

Масса                                  кг           450

Масса водозаборного комплекта      кг         110

Максимальная глубина до зеркала воды    м     4

Минимальная глубина воды               м      0,3

Параметры работы

Q [м3/ч]          240   270   300   330   360  420      600

H [м]               26     26      26     25     25    24        18

N [л.с.]            40     42      44     46     48    51        55
